微波铁氧体器件–环行器

纤目微波器件用铁氧体质料（旋磁质料、镍铁氧体质料、锂铁氧体质料）

凯时电子微波铁氧体器件–环行器
????????微波铁氧体器件是使用铁氧体旋磁效应制成的微波器件，质料是器件的焦点。这种器件在微波电路中用来调控微波信号的频率、振幅、相位、极化状态和通道选择，被普遍用于雷达、通讯、导航、电子对抗、�？亍⒁２狻⒐悴サ缡印⑽⒉ḿ尤鹊任⒉ㄏ低骋约拔⒉ㄕ闪恳瞧髦�。

凯时电子微波铁氧体器件–环行器
????????微波铁氧体器件的种类许多，从质料来分有单晶和多晶器件；从传输线的结构来分，有波导、同轴、带线和微带器件；从偏磁场的事情点来分，有高场、低场和共振场器件�；箍梢园词虑槠刀巍⒃馐芄β实木尴浮⒍丝诘氖俊⑵荡目碚捶�。

????????石榴石铁氧体和尖晶石铁氧体是应用最为普遍的两大类旋磁质料。尖晶石铁氧体和石榴石铁氧舷列质料性能基本上知足了100MHz～100GHz整个微波波段，种种微波铁氧体器件，如环行器、隔离器、开关和移相器的应用要求。随着毫米波手艺的生长，毫米波谐振式器件也需要用有高内场的六角晶系铁氧体。

凯时电子微波铁氧体器件–环行器

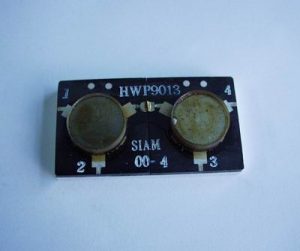

????????微波铁氧体器件–环行器是一种非互易的多端口微波铁氧体器件。在这种器件中输入任一端口的功率，都会凭证一定顺序传输到下一个端口。例如图2中的三端环行器的传输顺序为1→2, 2→3, 3→1；若是外加磁场反向，环行偏向也反向。

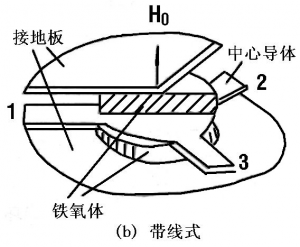

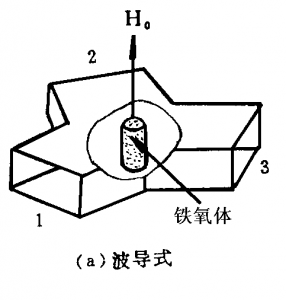

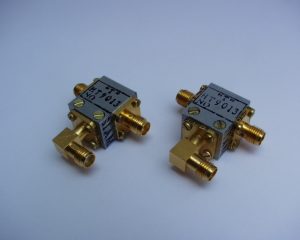

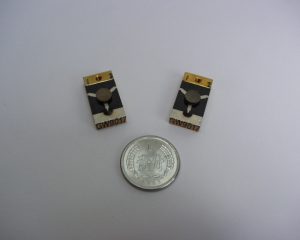

????????三端口Y结环行器的结构如图3所示，波导环行器(图3a)主要由Y形波导腔体、铁氧体和外磁场合组成；带线Y结环行器(图3b)主要由中心导体、铁氧体基片、接地板和外磁场合组成。外磁场可由铁氧体永磁体提供。高功率波导环行器常接纳差相移式结构�；沸衅髟谖⒉ǖ缏分锌捎米魉て�(在一个天线上同时举行吸收和发射的双重操作)，以疏散输入输出信号。主要手艺指标有：事情频率、正向消耗、反向消耗(隔离)、电压驻波比、使用温度规模和遭受功率等。

凯时电子微波铁氧体质料-环行器的事情原理

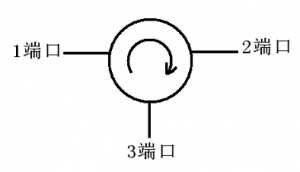

图2 环行器的事情原理

凯时电子微波铁氧体质料-三端环行器的事情原理

凯时电子微波铁氧体质料-三端环行器

图3三端环行器

????????石榴石型微波铁氧体质料是绵阳市凯时电子开发的新型微波质料，具有很窄的铁磁共振线宽、低的介电消耗以及小的磁晶各向异性。由于消耗低性能优良，现在在微波铁氧体器件的应用中占有统治职位。

微波铁氧体质料的主要性能参数

微波铁氧体质料的分类和应用
